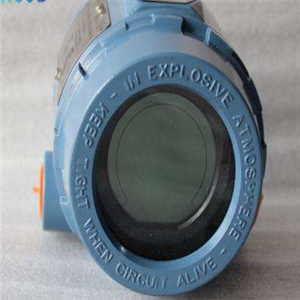

采用 HART 协议的罗斯蒙特 3144P 温度变送器具有卓越的测量精度、稳定性和可靠性,使其成为控制/安全应用中的优秀温度变送器。 罗斯蒙特 3144P 具有支持单传感器输入和双传感器输入
的双重能力。 双传感器输入能力使变送器能够同时从两个独立的传感器接收输入信号。 双传感器组态能够用于测量温差、温度平均或用于冗余温度测量。
-
用于控制/安全领域的温度变送器
-
一个变送器同时具有支持单传感器和双传感器的能力
-
增强的抗 EMI 和滤波能力在过程测量中确保了卓越的稳定性
-
通过 IEC61508 安全仪表系统(SIS)的第三方计量认证
-
行业 5 年稳定性,降低维护成本
-
热备份® 和传感器漂移警告特性可提高测量的长期可靠性
-
变送器与传感器匹配 消除了传感器的互换性误差,将测量精度提高 75%
-
即使在苛刻环境下,双室外壳也可确保较高的可靠性
-
一体化 LCD 表头的宽大显示屏,方便读数
关键技术规格
|
数字精度
|
对于 Pt100 RTD,为+ 0.10 °C (+ 0.18 °F)
|
D/A 精度
|
+ 0.02% 量程间距
|
环境温度影响
|
环境温度每变化 1.0 °C,Pt100 RTD 温度变化 0.0015°C
|
稳定性
|
对于 RTD 两年内精度,以 + 0.1% 读数或 0.1° C 中较大者为准
对于 RTD 五年内精度,以 + 0.25% 读数或 0.25° C 中较大者为准
|
输入
|
2、3、4 线制 RTD,热电偶,mV 或 ohm
|
输出
|
4-20 mA dc,采用 HART 协议
|
电源电压
|
12.0 至 42.4 V dc(250 ohm 负载,要求 18.1 V dc )
|
采用基金会™现场总线的罗斯蒙特 3144P 温度变送器
罗斯蒙特工程师使用采用基金会™ 现场总线的罗斯蒙特 3144P 温度变送器继续为温度测量设立标准。 这种变送器是控制/安全应用中进行温度测量的较好选择。
罗斯蒙特 3144P 的多变量双传感器输入能力,允许它同时从两个传感器接收输入信号。 您可以将罗斯蒙特 3144P 用于测量温差、温度平均或冗余温度测量。 该变送器还具有增强的抗噪音干扰特性。 变送器与传感器匹配可提高精确度。
罗斯蒙特 3144P 基金会现场总线的特性
艾默生过程管理 Plantweb® 体系结构
工厂管控网体系结构利用各种智能现场设备功能,提高工厂性能并提供故障检修的即时帮助。内置 AMS 的艾默生过程管理 DeltaV 系统在启动、运行和维护过程中优化现场设备智能。基金会现场总线允许在现场设备中执行 PID 控制。 更贴近过程的控制可提高回路性能,减少设备变更,并大大缩减控制室所需空间。
罗斯蒙特 3144P 为工厂管控网提供支持
罗斯蒙特 3144P 温度变送器是工厂管控网数字化体系结构的一个重要组成部分。这一先进设备通过消除传感器误差、传递重要温度诊断信息和工厂管控网警告,为工厂管控网提供支持,从而保证了过程的良好状态。
关键技术规格
|
精度
|
对于 Pt100 RTD,为+ 0.10 °C (+ 0.18 °F)
|
环境温度影响
|
环境温度每变化 1.0 °C,Pt100 RTD 温度变化 0.0015 °C
|
稳定性
|
对于 RTD 两年内精度,以 + 0.1% 读数或 0.1 °C 中较大者为准
对于 RTD 五年内精度,以 + 0.25% 读数或 0.25 °C 中较大者为准
|
输入
|
2、3、4 线制 RTD,热电偶,mV,ohm
|
输出
|
基金会现场总线
|
功能模块
|
标准: 3 个模拟输入和 1 个输入选择器
选项: 2 个 PID,1 个信号表征器,1 个运算模块,1 个输出分割器,高级诊断系统
|
电源
|
9.0 至 32 V dc,最大 11 mA
|
重量
|
铝: 3.2 lb (1.4 kg):不锈钢:7.9 lb (3.6 kg)
|
尺寸
|
4.4 x 4.4 x 4.4 in (112 x 112 x 112 mm)
|
罗斯蒙特3144温度变送器典型型号:
3144PD1A1NAB4M5Q4XA
3144PD1A1E5B4M5C8Q4U2
3144PD1A2K5B4M5C4U5
|
